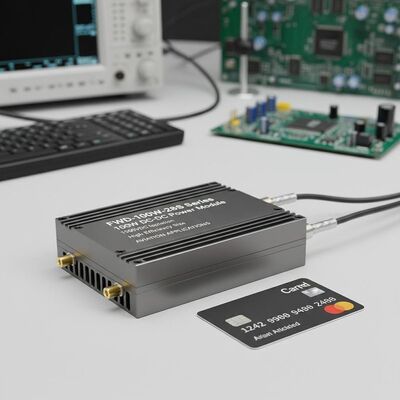

وحدة طاقة DC-DC من سلسلة FWD-100W-28S بقدرة 100 واط مع عزل 1500VDC وحجم فائق الصغر لتطبيقات الطيران
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | Forward |
| رقم الموديل | سلسلة FWD-100W-28S |
| الحد الأدنى لكمية | 1 |
| وقت التسليم | 5-8 أيام عمل |
| شروط الدفع | الاعتماد المستندي، تي/تي |
| القدرة على العرض | 10000/سنة |
تفاصيل المنتج
| الإدخال (VDC) | 16 ~ 40 فولت | مقاس | 35.4 × 25.1 × 12.7 ملم |
|---|---|---|---|
| دورة درجة الحرارة | -55～ + 125 درجة مئوية، 10 مرات | وزن | 31 جرام |
| طريقة التبريد | الحمل الحراري، تبريد الهواء القسري، التوصيل | حماية | مقاوم للرطوبة، مقاوم لرذاذ الملح، مقاوم للعفن |
| إبراز | FWD-100W-28S طيران DC-DC,وحدة طاقة طيران DC-DC,وحدة طيران DC-DC بقوة 100 واط,Aviation DC-DC Power Module,100W Aviation DC-DC Module |
||
منتوج وصف

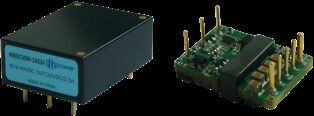

وحدة طاقة DC-DC من سلسلة 1/16 BRICK POWER SERIES 60W FWD-100W-28S
الميزات الرئيسية
- كفاءة عالية: 90.3%
- أقصى طاقة خرج: تصل إلى 100 واط
- عزل الإدخال/الإخراج: 1500 فولت تيار مستمر
- حجم صغير للغاية: 35.4 * 25.1 * 12.7 ملم
- موثوقية عالية: لا توجد مكثفات ألومنيوم أو تانتالوم داخلية
- حماية من التيار الزائد، الجهد الزائد، وقصر الدائرة
- التطبيقات: التحكم الصناعي، الرادار، التحكم في الحرائق، الأنظمة المحمولة على الصواريخ، أنظمة الاتصالات
مواصفات الموديل
| الموديل | الإدخال (فولت تيار مستمر) | الإخراج (فولت تيار مستمر) | تيار الخرج | تموج ذروة إلى ذروة | الكفاءة | الحجم |
|---|---|---|---|---|---|---|
| WBDC100W-28S3R3 | 16-40 فولت تيار مستمر | 3.3 فولت | 20 أمبير | 80 ملي فولت | 88% | 35.4*25.1*12.7 |
| WBDC100W-28S05 | 16-40 فولت تيار مستمر | 5 فولت | 20 أمبير | 80 ملي فولت | 88% | 35.4*25.1*12.7 |
| WBDC100W-28S08 | 16-40 فولت تيار مستمر | 8 فولت | 125 أمبير | 100 ملي فولت | 89% | 35.4*25.1*12.7 |
| WBDC100W-28S012 | 16-40 فولت تيار مستمر | 12 فولت | 8.33 أمبير | 100 ملي فولت | 90.3% | 35.4*25.1*12.7 |
| WBDC100W-28S15 | 16-40 فولت تيار مستمر | 15 فولت | 6.66 أمبير | 100 ملي فولت | 90% | 35.4*25.1*12.7 |
| WBDC100W-28S24 | 16-40 فولت تيار مستمر | 24 فولت | 4.16 أمبير | 150 ملي فولت | 90% | 35.4*25.1*12.7 |
| WBDC100W-28S28 | 16-40 فولت تيار مستمر | 28 فولت | 3.57 أمبير | 150 ملي فولت | 89% | 35.4*25.1*12.7 |
| WBDC100W-28S32 | 16-40 فولت تيار مستمر | 32 فولت | 3.12 أمبير | 100 ملي فولت | 89% | 35.4*25.1*12.7 |
| WBDC100W-28S36 | 16-40 فولت تيار مستمر | 36 فولت | 2.77 أمبير | 200 ملي فولت | 89% | 35.4*25.1*12.7 |
ملاحظات هامة
جميع البيانات تم اختبارها عند +25 درجة مئوية ما لم يُذكر خلاف ذلك، تحت جهد إدخال/إخراج مقنن، حمل كامل، وحمل مقاومي نقي.
اتصل بنا لمتطلبات جهد خرج مخصصة.
الموديلات التي تحمل لاحقة "N" تشير إلى منطق سلبي، تكوين شفة-R.
قواعد تسمية اللاحقة زائد-M (تنشيط -55 درجة): N-R-M
معلمات الإدخال
| معلمة الإدخال | ملاحظة | الحد الأدنى | النموذجي | الحد الأقصى | وحدة |
|---|---|---|---|---|---|
| نطاق جهد الإدخال | 28 فولت تيار مستمر | 16 | 28 | 40 | فولت تيار مستمر |
| جهد اندفاع الإدخال | عابر (1 ثانية) | 50 | فولت تيار مستمر | ||
| جهد التشغيل | 14 | 15 | 16 | فولت تيار مستمر | |
| جهد الإيقاف | 13 | 14 | 15 | فولت تيار مستمر | |
| تيار الإدخال بدون حمل | خرج بدون حمل 48 فولت تيار مستمر | 110 | ملي أمبير | ||
| ترشيح الإدخال/الإخراج | نوع باي (π) | متعدد المستويات | |||
| منطق التمكين | منطق إيجابي: تشغيل (دبوس التمكين مفتوح)، إيقاف التشغيل (دبوس التمكين موصول) منطق سلبي: إيقاف التشغيل (دبوس التمكين مفتوح)، تشغيل (دبوس التمكين موصول) |
||||
المواصفات العامة
| مواصفات عامة | ملاحظة | الحد الأدنى | النموذجي | الحد الأقصى | وحدة |
|---|---|---|---|---|---|
| جهد عزل الإدخال/الإخراج | 1500 | فولت تيار مستمر | |||
| جهد عزل الإدخال/الهيكل | 1500 | فولت تيار مستمر | |||
| جهد عزل الإخراج/الهيكل | 500 | فولت تيار مستمر | |||
| مقاومة العزل | 500 فولت تيار مستمر | 100 | ميجا أوم | ||
| تردد التبديل | 200 | 320 | 4000 | كيلو هرتز | |
| درجة حرارة التشغيل | -40 | 100 | درجة مئوية | ||
| درجة حرارة التخزين | -55 | 125 | درجة مئوية | ||
| الحماية | مقاومة للرطوبة، مقاومة لرذاذ الملح، مقاومة للعفن | ||||
| الحجم | 35.4 * 25.1 * 12.7 | مليمتر | |||
| طريقة التبريد | تبريد بالهواء الطبيعي، تبريد بالهواء القسري، تبريد بالتوصيل | ||||
| الوزن | 31 | جرام | |||
معايير اختبار الاختيار
| مشروع الاختبار | الطريقة | حالة الاختبار | درجة صناعية | درجة |
|---|---|---|---|---|
| فحص بصري داخلي | GJB548B, 2017.1 | 100% | 100% | |
| تخزين درجة حرارة عالية | GJB150.3A | +125 درجة مئوية، 48 ساعة | 100% | |
| تخزين درجة حرارة منخفضة | GJB150.3A | -55 درجة مئوية، 48 ساعة | 100% | |
| دورة درجة الحرارة | GJB548B, 1010.1 | -55 ~ +125 درجة مئوية، 10 مرات | 100% | |
| اختبار الجهد المتوسط | - | Tc = +25 درجة مئوية | 100% | |
| احتراق | Tc = +85 درجة مئوية، 48 ساعة | فحص عشوائي | 100% | |
| اختبار كهربائي نهائي | مواصفات المنتج | -40 درجة مئوية، +25 درجة مئوية، +85 درجة مئوية (Tc) | 100% | 100% |
| فحص بصري خارجي | GJB548B, 2009.1 | 100% | 100% |
الأبعاد المادية
الحجم: 33.2 ملم (طول) * 22.8 ملم (عرض) * 9.1 ملم (ارتفاع)
تكوين الدبابيس
| دبوس | رمز | الوظيفة |
|---|---|---|
| 1 | Vi- | إدخال سالب |
| 2 | EN | نهاية التحكم |
| 3 | Vi+ | إدخال موجب |
| 4 | Vo+ | إخراج موجب |
| 5 | S+ | نهاية الاستشعار الموجبة |
| 6 | Trim | نهاية ضبط الجهد |
| 7 | S- | نهاية الاستشعار السالبة |
| 8 | Vo- | إخراج سالب |
