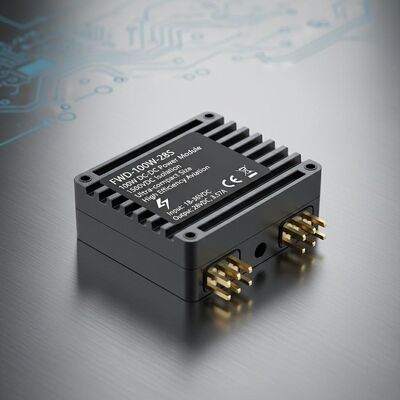

وحدة طاقة DC DC مقاومة للرطوبة 31 جرام بقوة 100 واط من سلسلة 28S مع عزل 1500VDC حجم فائق الصغر مصمم لتطبيقات الطيران
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | Forward |
| رقم الموديل | سلسلة FWD-100W-48S |
| الحد الأدنى لكمية | 1 |
| وقت التسليم | 5-8 أيام عمل |
| شروط الدفع | الاعتماد المستندي، تي/تي |
| القدرة على العرض | 10000/سنة |
تفاصيل المنتج
| الإدخال (VDC) | 36 ~ 75 فولت | مقاس | 35.4 × 25.1 × 12.7 ملم |
|---|---|---|---|
| دورة درجة الحرارة | -55～ + 125 درجة مئوية، 10 مرات | وزن | 31 جرام |
| طريقة التبريد | الحمل الحراري، تبريد الهواء القسري، التوصيل | حماية | مقاوم للرطوبة، مقاوم لرذاذ الملح، مقاوم للعفن |
| إبراز | تطبيقات الطيران وحدة طاقة DC DC,وحدة طاقة DC DC بعزل 1500VDC,وحدة طاقة DC DC من سلسلة 28S,1500VDC Isolation DC DC Power Module,28S Series DC DC Power Module |
||
منتوج وصف

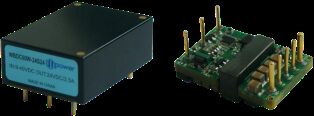

سلسلة FWD-100W-48S 1/16 BRICK POWER SERIES 60W DC-DC POWER MODULE
الميزات الرئيسية
- كفاءة عالية: 90.5%
- الحد الأقصى لطاقة الخرج: حتى 100 واط
- عزل الدخل/الخرج: 1500 فولت تيار مستمر
- حجم صغير للغاية: 35.4 * 25.1 * 12.7 ملم
- موثوقية عالية: لا توجد مكثفات ألومنيوم وإلكتروليت تانتالوم داخلية
- حماية من التيار الزائد، الجهد الزائد، وقصر الدائرة
- التطبيقات: التحكم الصناعي، الرادار، التحكم في الحرائق، الأنظمة المحمولة على الصواريخ، أنظمة الاتصالات
مواصفات الموديل
| الموديل | الدخل (فولت تيار مستمر) | الخرج (فولت تيار مستمر) | تيار الخرج | تموج ذروة إلى ذروة | الكفاءة | الحجم |
|---|---|---|---|---|---|---|
| WBDC100W-48S05 | 36-75 فولت تيار مستمر | 5 فولت | 16 أمبير | 80 ملي فولت | 88% | 35.4*25.1*12.7 |
| WBDC100W-48S12 | 36-75 فولت تيار مستمر | 12 فولت | 8.33 أمبير | 100 ملي فولت | 89.5% | 35.4*25.1*12.7 |
| WBDC100W-48S15 | 36-75 فولت تيار مستمر | 15 فولت | 6.66 أمبير | 100 ملي فولت | 90.5% | 35.4*25.1*12.7 |
| WBDC100W-485S24 | 36-75 فولت تيار مستمر | 24 فولت | 4.16 أمبير | 150 ملي فولت | 89% | 35.4*25.1*12.7 |
| WBDC100W-48S28 | 36-75 فولت تيار مستمر | 28 فولت | 3.57 أمبير | 150 ملي فولت | 89% | 35.4*25.1*12.7 |
ملاحظات هامة
جميع البيانات تم اختبارها عند +25 درجة مئوية ما لم يُذكر خلاف ذلك، تحت جهد دخل/خرج مقنن، حمل كامل، وحمل مقاومي بحت.
اتصل بنا لمتطلبات جهد خرج مخصصة.
الموديلات التي تحمل لاحقة "N" تشير إلى منطق سلبي، تكوين شفة-R.
قواعد تسمية اللاحقة زائد-M (تنشيط -55 درجة): N-R-M
معلمات الدخل
| معلمة الدخل | ملاحظة | الحد الأدنى | النموذجي | الحد الأقصى | الوحدة |
|---|---|---|---|---|---|
| نطاق جهد الدخل | 48 فولت تيار مستمر | 36 | 48 | 75 | فولت تيار مستمر |
| جهد اندفاع الدخل | عابر (1 ثانية) | 80 | فولت تيار مستمر | ||
| جهد التشغيل | 33.6 | فولت تيار مستمر | |||
| جهد الإيقاف | 33.1 | فولت تيار مستمر | |||
| تيار الدخل بدون حمل | خرج بدون حمل 24 فولت تيار مستمر | 110 | ملي أمبير | ||
| ترشيح الدخل/الخرج | نوع باي (π) | متعدد المستويات | |||
| منطق التمكين | منطق إيجابي: تشغيل (دبوس التمكين مفتوح)، إيقاف (دبوس التمكين مغلق) منطق سلبي: إيقاف (دبوس التمكين مفتوح)، تشغيل (دبوس التمكين مغلق) |
||||
المواصفات العامة
| المواصفات العامة | ملاحظة | الحد الأدنى | النموذجي | الحد الأقصى | الوحدة |
| الدخل/الخرج | 1500 | فولت تيار مستمر | |||
| جهد العزل | |||||
| الدخل/الغلاف الخارجي | 1500 | فولت تيار مستمر | |||
| الخرج/الغلاف الخارجي | 500 | فولت تيار مستمر | |||
| مقاومة العزل | تيار مستمر500 فولت | 100 | ميجا أوم | ||
| تردد التبديل | 200 | 320 | 400 | كيلو هرتز | |
| درجة حرارة التشغيل | -40 | 100 | درجة مئوية | ||
| التخزين درجة الحرارة | -55 | 125 | درجة مئوية | ||
| خصائص الحماية | مقاوم للرطوبة، مقاوم لرذاذ الملح، ومقاوم للعفن | ||||
| الأبعاد الخارجية | 35.4 × 25.1 × 12.7(طول × عرض × ارتفاع) | ملم | |||
| طريقة التبريد | الحمل الحراري، التبريد بالهواء القسري، التوصيل | ||||
| الوزن | 31 | جرام | |||
| مشروع الاختبار | الطريقة | حالة الاختبار | درجة صناعية | درجة |
|---|---|---|---|---|
| الفحص البصري الداخلي | GJB548B, 2017.1 | 100% | 100% | |
| التخزين في درجة حرارة عالية | GJB150.3A | +125 درجة مئوية، 48 ساعة | 100% | |
| التخزين في درجة حرارة منخفضة | GJB150.3A | -55 درجة مئوية، 48 ساعة | 100% | |
| دورة درجة الحرارة | GJB548B, 1010.1 | -55 ~ +125 درجة مئوية، 10 مرات | 100% | |
| اختبار الجهد المتوسط | - | Tc = +25 درجة مئوية | 100% | |
| الاختبار الأولي (Burn-in) | Tc = +85 درجة مئوية، 48 ساعة | فحص عشوائي | 100% | |
| الاختبار الكهربائي النهائي | مواصفات المنتج | -40 درجة مئوية، +25 درجة مئوية، +85 درجة مئوية (Tc) | 100% | 100% |
| الفحص البصري الخارجي | GJB548B, 2009.1 | 100% | 100% |
الأبعاد المادية
الحجم: 33.2 ملم (طول) * 22.8 ملم (عرض) * 9.1 ملم (ارتفاع)
تكوين الدبابيس
| دبوس | رمز | وظيفة |
|---|---|---|
| 1 | Vi- | مدخل سالب |
| 2 | EN | نهاية التحكم |
| 3 | Vi+ | مدخل موجب |
| 4 | Vo+ | خرج موجب |
| 5 | S+ | نهاية الاستشعار الموجبة |
| 6 | Trim | نهاية ضبط الجهد |
| 7 | S- | نهاية الاستشعار السالبة |
| 8 | Vo- | خرج سالب |
