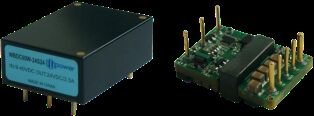

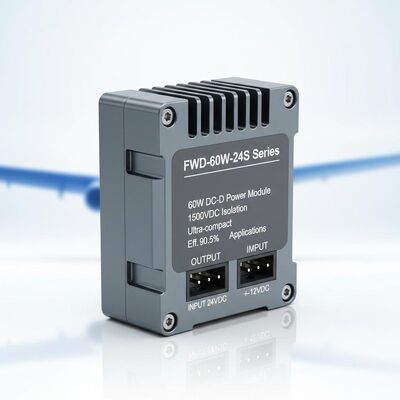

FWD-60W-24S Series 60W DC-DC Power Module مع عزل 1500VDC وحجم ضيق للغاية وكفاءة عالية 90.5% لتطبيقات الطيران
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | Forward |
| رقم الموديل | سلسلة FWD-60W-24S |
| الحد الأدنى لكمية | 1 |
| وقت التسليم | 5-8 أيام عمل |
| شروط الدفع | الاعتماد المستندي، تي/تي |
| القدرة على العرض | 10000/سنة |
اتصل بي للحصول على عينات مجانية وكوبونات
واتس اب:0086 18588475571
(وي تشات): 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الإدخال (VDC) | 9 ~ 40 فولت | مقاس | 35.4 × 25.1 × 12.7 ملم |
|---|---|---|---|
| دورة الحرارة | -55～ + 125 درجة مئوية، 10 مرات | وزن | 31 جرام |
| طريقة التبريد | الحمل الحراري، تبريد الهواء القسري، التوصيل | حماية | مقاوم للرطوبة، مقاوم لرذاذ الملح، مقاوم للعفن |
| إبراز | 1500VDC عزل وحدة الطاقة DC-DC,وحدة الطاقة للطيران ذات الحجم المدمج للغاية,كفاءة عالية 90.5٪ 1/16 سلسلة الطاقة الطوب,Ultra-compact Size Aviation Power Module,High Efficiency 90.5% 1/16 Brick Power Series |
||
منتوج وصف
وحدات الطاقة المترددة المترددة FWD-60W-24S Series 60W
FWD-60W-24S Series 1/16 BRICK POWER SERIES 60W DC-DC POWER MODULE مع عزل 1500VDC وتصميم ضيق للغاية لتطبيقات الطيران المتطلبة.
الخصائص الرئيسية
- كفاءة عالية: 90.5٪
- أقصى طاقة الخروج: تصل إلى 60 واط
- عزل المدخلات والمخرجات: 1500VDC
- الحجم المدمج للغاية: 35.4 × 25.1 × 12.7 مم
- موثوقية عالية: لا يوجد مكثفات إلكترولية داخلية من الألومنيوم والتنتال
- الحماية من التيار الزائد والجهد الزائد والدائرة القصيرة
- التطبيقات: البحوث العسكرية، التحكم الصناعي، الرادار، التحكم في النار، الصواريخ، أنظمة الاتصال
مواصفات الطراز
| النموذج | مدخل (VDC) | الإخراج (VDC) | تيار الخروج | ريبل Vp-p | الكفاءة | الحجم |
|---|---|---|---|---|---|---|
| WBDC60W-24S3R3 | 9-40 فولت | 3.3 فولت | 12A | 80mV | 87.5٪ | 35.4*25.1*127 |
| WBDC60W-24S05 | 9-40 فولت | 5 فولت | 12A | 80mV | 88% | 35.4*25.1*127 |
| WBDC60W-24S06 | 9-40 فولت | 6 فولت | 10A | 80mV | 88% | 35.4*25.1*127 |
| WBDC60W-24S08 | 9-40 فولت | 8 فولت | 7.5أ | 100mV | 89% | 35.4*25.1*127 |
| WBDC60W-24S12 | 9-40 فولت | 12 فولت | 5A | 100mV | 90.5٪ | 35.4*25.1*127 |
| WBDC60W-24S15 | 9-40 فولت | 15 فولت | 4A | 100mV | 90% | 35.4*25.1*127 |
| WBDC60W-245S24 | 9-40 فولت | 24 فولت | 2.5أ | 100mV | 88.5٪ | 35.4*25.1*127 |
| WBDC60W-24S28 | 9-40 فولت | 28 فولت | 2.14A | 100mV | 88.5٪ | 35.4*25.1*127 |
| WBDC60W-24S32 | 9-40 فولت | 32 فولت | 1.87A | 200mV | 89% | 35.4*25.1*127 |
| WBDC60W-24S36 | 9-40 فولت | 36 فولت | 1.66A | 200mV | 89% | 35.4*25.1*127 |
| WBDC60W-24S48 | 9-40 فولت | 48 فولت | 1.25A | 200mV | 88.5٪ | 35.4*25.1*127 |
يتم اختبار جميع البيانات عند +25 درجة مئوية ما لم يحدد خلاف ذلك ، تحت المدخلات / المخرجات الاسمية والحمل الكامل والحمل المقاوم النقي.
اتصل بنا للحصول على متطلبات الطاقة الخارجة المخصصة
النماذج مع "N" مؤشر إشارة منطقية سلبية، تكوين فلانج-R.
قواعد تسمية الإضافة M (تفعيل -55 درجة): N-R-M
اتصل بنا للحصول على متطلبات الطاقة الخارجة المخصصة
النماذج مع "N" مؤشر إشارة منطقية سلبية، تكوين فلانج-R.
قواعد تسمية الإضافة M (تفعيل -55 درجة): N-R-M
معايير الإدخال
| المعلمات المدخلة | ملاحظة | دقيقة | نموذجي | ماكس | الوحدة |
|---|---|---|---|---|---|
| نطاق الجهد المدخل | 24Vin | 9 | 24 | 40 | VDC |
| فولتاج زيادة الدخول | عابرة (1s) | 50 | VDC | ||
| شغل الجهد | 7.6 | 8.2 | 9 | VDC | |
| أطفئ الجهد | 6.7 | 7 | 8 | VDC | |
| لا يوجد تيار دخول حمولة | الخروج بدون حمولة 24Vin | 65 | mA | ||
| تصفية المدخلات والمخرجات | نوع π | مستويات متعددة | |||
| تمكين المنطق | منطق إيجابي: تشغيل (تمكين الدبوس مفتوح) ، إيقاف تشغيل (تمكين الدبوس قصير) منطق سلبي: إطفاء الطاقة (تمكين مفتاح الدبوس) ، تشغيل الطاقة (تمكين الدبوس قصير) |
المواصفات العامة
| المواصفات العامة | ملاحظة | دقيقة | نموذجي | ماكس | الوحدة |
|---|---|---|---|---|---|
| الجهد العازل للدخول / الخروج | 1500 | VDC | |||
| فولتاج الدخول/عزل السكن | 1500 | VDC | |||
| الجهد الخارجي / عزل المنزل | 500 | VDC | |||
| مقاومة العزل | DC500V | 100 | MΩ | ||
| تردد التحول | 240 | 330 | 350 | كيلو هرتز | |
| درجة حرارة العمل | -40 | 100 | °C | ||
| درجة حرارة التخزين | -55 | 125 | °C | ||
| الحماية | مقاومة للرطوبة، مقاومة رذاذ الملح، مقاومة العفن | ||||
| الحجم | 35.4 * 25.1 * 127 | ملم | |||
| طريقة التبريد | الحمل ، التبريد بالهواء القسري ، التوصيل | ||||
| الوزن | 31 | g |
معايير اختبار الاختيار
| مشروع الاختبار | طريقة | حالة الاختبار | الدرجة الصناعية | الدرجة العسكرية |
|---|---|---|---|---|
| التفتيش البصري الداخلي | (جي جي بي 548 بي) ، 20171 | 100% | 100% | |
| تخزين درجات حرارة عالية | GJB150.3A | + 125 درجة مئوية، 48 ساعة | 100% | |
| تخزين درجات حرارة منخفضة | GJB150.3A | -55 درجة مئوية، 48 ساعة | 100% | |
| دورة الحرارة | (جي جي بي 548 بي) ، 10101 | -55 ≈ + 125 درجة مئوية، 10 مرات | 100% | |
| اختبار الجهد المتوسط | - | Tc = +25°C | 100% | |
| الحرق | Tc = +85°C، 48 ساعة | فحص عشوائي | 100% | |
| الاختبار الكهربائي النهائي | مواصفات المنتج | -40 درجة مئوية، +25 درجة مئوية، +85 درجة مئوية (Tc) | 100% | 100% |
| التفتيش البصري الخارجي | جي جي بي 548 بي، 2009.1 | 100% | 100% |
الأبعاد المادية
الحجم: 33.2 ملم (الطول) × 22.8 ملم (العرض) × 9.1 ملم (الارتفاع)
تكوين الدبوس
| الدبوس | الرمز | الوظيفة |
|---|---|---|
| 1 | ... في | الإدخال سلبي |
| 2 | إين | نهاية التحكم |
| 3 | Vi+ | إدخال إيجابي |
| 4 | Vo+ | الناتج إيجابي |
| 5 | S+ | إيجابية |
| 6 | التصفيف | نهاية ضبط الجهد |
| 7 | .... | الحساسة نهاية سلبية |
| 8 | -أجل. | الناتج سلبي |
