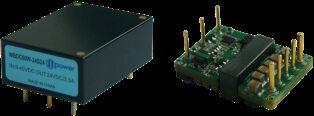

FWD-60W-48S وحدة الطاقة المتواصلة تقدم 1500 VDC العزل الحجم المدمج للغاية مناسب لتطبيقات الطيران
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | Forward |
| رقم الموديل | سلسلة FWD-60W-48S |
| الحد الأدنى لكمية | 1 |
| وقت التسليم | 5-8 أيام عمل |
| شروط الدفع | الاعتماد المستندي، تي/تي |
| القدرة على العرض | 10000/سنة |
تفاصيل المنتج
| الإدخال (VDC) | 18 ~ 75 فولت | مقاس | 35.4 × 25.1 × 12.7 ملم |
|---|---|---|---|
| دورة درجة الحرارة | -55～ + 125 درجة مئوية، 10 مرات | وزن | 31 جرام |
| طريقة التبريد | الحمل الحراري، تبريد الهواء القسري، التوصيل | حماية | مقاوم للرطوبة، مقاوم لرذاذ الملح، مقاوم للعفن |
| إبراز | 60 واط وحدة الطاقة المترددة المترددة,تطبيقات الطيران وحدة طاقة DC DC,Aviation Applications DC DC Power Module |
||
منتوج وصف
سلسلة FWD-60W-48S 1/16 BRICK POWER SERIES 60W DC-DC POWER MODULE
الميزات الرئيسية
- كفاءة عالية: 90%
- أقصى طاقة خرج: تصل إلى 60 واط
- عزل الإدخال/الإخراج: 1500 فولت تيار مستمر
- حجم صغير للغاية: 35.4 * 25.1 * 12.7 ملم
- موثوقية عالية: لا توجد مكثفات ألومنيوم وإلكتروليت تانتالوم داخلية
- حماية من التيار الزائد، الجهد الزائد، وقصر الدائرة
- التطبيقات: التحكم الصناعي، الرادار، التحكم في الحرائق، الأنظمة المحمولة على الصواريخ، أنظمة الاتصالات
مواصفات الموديل
| الموديل | الإدخال (فولت تيار مستمر) | الإخراج (فولت تيار مستمر) | تيار الخرج | تموج (ذروة إلى ذروة) | الكفاءة | الحجم |
|---|---|---|---|---|---|---|
| FWD-60W-48S3R3 | 18-75 فولت | 3.3 فولت | 12 أمبير | 80 مللي فولت | 87% | 35.4*25.1*12.7 |
| FWD-60W-48S05 | 18-75 فولت | 5 فولت | 12 أمبير | 80 مللي فولت | 88% | 35.4*25.1*12.7 |
| FWD-60W-48S06 | 18-75 فولت | 6 فولت | 10 أمبير | 80 مللي فولت | 88% | 35.4*25.1*12.7 |
| FWD-60W-48S08 | 18-75 فولت | 8 فولت | 7.5 أمبير | 100 مللي فولت | 88.50% | 35.4*25.1*12.7 |
| FWD-60W-48S12 | 18-75 فولت | 12 فولت | 5 أمبير | 100 مللي فولت | 90% | 35.4*25.1*12.7 |
| FWD-60W-48S15 | 18-75 فولت | 15 فولت | 4 أمبير | 100 مللي فولت | 90% | 35.4*25.1*12.7 |
| FWD-60W-48S24 | 18-75 فولت | 24 فولت | 2.5 أمبير | 100 مللي فولت | 89% | 35.4*25.1*12.7 |
| FWD-60W-48S28 | 18-75 فولت | 28 فولت | 2.14 أمبير | 100 مللي فولت | 89% | 35.4*25.1*12.7 |
| FWD-60W-48S48 | 18-75 فولت | 48 فولت | 1.25 أمبير | 200 مللي فولت | 89% | 35.4*25.1*12.7 |
ملاحظات هامة
جميع البيانات تم اختبارها عند +25 درجة مئوية ما لم يُذكر خلاف ذلك، تحت جهد إدخال/إخراج مقنن، حمولة كاملة، وحمولة مقاومة نقية.
اتصل بنا لمتطلبات جهد خرج مخصصة.
الموديلات التي تحمل لاحقة "N" تشير إلى منطق سلبي، تكوين شفة-R.
قواعد تسمية اللاحقة زائد-M (تنشيط -55 درجة): N-R-M
معلمات الإدخال
| معلمة الإدخال | ملاحظة | الحد الأدنى | نموذجي | الحد الأقصى | وحدة |
|---|---|---|---|---|---|
| نطاق جهد الإدخال | 48 فولت تيار مستمر | 18 | 48 | 75 | فولت تيار مستمر |
| جهد اندفاع الإدخال | عابر (1 ثانية) | 80 | فولت تيار مستمر | ||
| جهد التشغيل | 16.5 | 17.2 | 18 | فولت تيار مستمر | |
| جهد الإيقاف | 16.3 | 16.7 | 17 | فولت تيار مستمر | |
| تيار الإدخال بدون حمل | خرج بدون حمل 48 فولت تيار مستمر | 50 | مللي أمبير | ||
| ترشيح الإدخال/الإخراج | نوع باي (π) | متعدد المستويات | |||
| منطق التمكين | منطق إيجابي: تشغيل (دبوس التمكين مفتوح)، إيقاف التشغيل (دبوس التمكين مقصور) منطق سلبي: إيقاف التشغيل (دبوس التمكين مفتوح)، تشغيل (دبوس التمكين مقصور) |
||||
المواصفات العامة
| مواصفات عامة | ملاحظة | الحد الأدنى | نموذجي | الحد الأقصى | وحدة |
|---|---|---|---|---|---|
| جهد عزل الإدخال/الإخراج | 1500 | فولت تيار مستمر | |||
| جهد عزل الإدخال/الهيكل | 1500 | فولت تيار مستمر | |||
| جهد عزل الإخراج/الهيكل | 500 | فولت تيار مستمر | |||
| مقاومة العزل | تيار مستمر 500 فولت | 100 | ميجا أوم | ||
| تردد التبديل | 280 | 330 | 350 | كيلو هرتز | |
| درجة حرارة التشغيل | -40 | 100 | درجة مئوية | ||
| درجة حرارة التخزين | -55 | 125 | درجة مئوية | ||
| الحماية | مقاومة للرطوبة، مقاومة لرذاذ الملح، مقاومة للعفن | ||||
| الحجم | 35.4 * 25.1 * 12.7 | ملم | |||
| طريقة التبريد | الحمل الحراري، التبريد بالهواء القسري، التوصيل | ||||
| الوزن | 31 | جرام | |||
معايير اختبار الاختيار
| مشروع الاختبار | الطريقة | شرط الاختبار | درجة صناعية | درجة |
|---|---|---|---|---|
| الفحص البصري الداخلي | GJB548B, 2017.1 | 100% | 100% | |
| التخزين في درجة حرارة عالية | GJB150.3A | +125 درجة مئوية، 48 ساعة | 100% | |
| التخزين في درجة حرارة منخفضة | GJB150.3A | -55 درجة مئوية، 48 ساعة | 100% | |
| دورة درجة الحرارة | GJB548B, 1010.1 | -55 ~ +125 درجة مئوية، 10 مرات | 100% | |
| اختبار الجهد المتوسط | - | درجة حرارة التشغيل = +25 درجة مئوية | 100% | |
| الاختبار الاحتراقي | درجة حرارة التشغيل = +85 درجة مئوية، 48 ساعة | فحص عشوائي | 100% | |
| الاختبار الكهربائي النهائي | مواصفات المنتج | -40 درجة مئوية، +25 درجة مئوية، +85 درجة مئوية (درجة حرارة التشغيل) | 100% | 100% |
| الفحص البصري الخارجي | GJB548B, 2009.1 | 100% | 100% |
الأبعاد المادية
الحجم: 33.2 ملم (الطول) * 22.8 ملم (العرض) * 9.1 ملم (الارتفاع)
تكوين الدبابيس
| دبوس | رمز | الوظيفة |
|---|---|---|
| 1 | Vi- | إدخال سالب |
| 2 | EN | نقطة التحكم |
| 3 | Vi+ | إدخال موجب |
| 4 | Vo+ | إخراج موجب |
| 5 | S+ | نقطة الاستشعار الموجبة |
| 6 | Trim | نقطة تعديل الجهد |
| 7 | S- | نقطة الاستشعار السالبة |
| 8 | Vo- | إخراج سالب |
