لوحة معالجة الصور FWD-2.0 RK3588 مع تشفير فيديو 8K 6 TOPS NPU وإدخال فيديو مزدوج القنوات لكاميرات الأشعة تحت الحمراء
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | Forward |
| رقم الموديل | فود-2.0 RK3588 |
| الحد الأدنى لكمية | 1 |
| وقت التسليم | 5-8 أيام عمل |
| شروط الدفع | تي/تي |
| القدرة على العرض | 10000/سنة |
تفاصيل المنتج
| إبراز | لوحة معالجة الصور RK3588,لوحة تشفير فيديو 8K,لوحة مدخل فيديو للكاميرا تحت الحمراء |
||
|---|---|---|---|
منتوج وصف
FWD-2.0 RK3588 لوحة معالجة الصور فعالة من حيث التكلفة
لوحة معالجة الصور المدمجة لكاميرات الأشعة تحت الحمراء / أجهزة التصوير الحراري
نظرة عامة على المنتج
تبلغ أبعاد لوحة معالجة الصور المدمجة 70 × 70 × 17 مم وتتكون من لوحة أساسية للمعالج الرئيسي (SOM) ولوحة حاملة لمعالجة الصور. تتميز اللوحة الأساسية بمعالج RK3588 الرائد من Rockchip المبني على عملية LP 8 نانومتر، مع وحدة معالجة مركزية ثماني النواة 64 بت تعتمد على بنية Cortex-A76+A55 وتردد رئيسي يصل إلى 2.4 جيجا هرتز. إنه يدمج وحدة AI NPU القادرة على توفير قوة حوسبة 6 TOPS ويدعم أطر التعلم العميق السائدة.
تدمج اللوحة مدخلات ثنائية القناة للفيديو الرقمي SDI والفيديو التناظري PAL، بينما تدعم كلاً من فيديو SDI ومخرجات فيديو الشبكة. وهي مجهزة بواجهات اتصال مدمجة غنية، مما يتيح نقل بيانات الفيديو بشكل مستقر وفعال لأنظمة الرؤية المدمجة عالية الأداء. أكمل المنتج تكييف برنامج التشغيل الأساسي ضمن بيئة Linux (Ubuntu RootFS)، مما يسمح بالتطوير المباشر لطبقة التطبيق.
التطبيقات
مع نشر العديد من التطبيقات أو البرامج الخوارزمية، تعمل لوحة معالجة الصور هذه كمكون أساسي مدمج في الأجهزة مثل الباحثين، والقرون، والمحور الإلكتروني البصري، مما يسهل مراقبة الهدف، والتصويب، والاستطلاع.
الميزات الرئيسية
- التقاط الفيديو الرقمي SDI:مجهزة بقدرة التقاط إشارة الفيديو الرقمية SDI
- PAL التقاط الفيديو التناظري:مجهزة بقدرة التقاط إشارة الفيديو التناظرية PAL
- الاتصالات التسلسلية:مجهزة بقدرة الاتصال التسلسلي
- اتصالات الشبكة:مجهزة بإمكانية الاتصال بالشبكة
- واجهة النوع C والتوسع:يتميز بواجهة من النوع C تدعم USB 3.1 والتوسيع المحيطي لعمليات نظام سطح المكتب
- مخرج اتش دي ام اي:مجهزة بقدرة إخراج HDMI
- بيئة تشغيل استنتاج الذكاء الاصطناعي:بيئة تشغيل استدلالية مدمجة بتقنية الذكاء الاصطناعي مع بنية ثلاثية النواة وقدرة حوسبة 6 TOPS؛ يدعم دقة البيانات المتعددة بما في ذلك INT4 وINT8 وINT16 وFP16 وBF16 وTF32
- ترميز الفيديو:يدعم ترميز الفيديو بتنسيقات مثل H.265 وH.264
تكوين الأجهزة الأساسية
| إعدادات | تحديد |
|---|---|
| وحدة المعالجة المركزية | Rockchip RK3588: بنية كبيرة وصغيرة ثماني النواة 64 بت (4x Cortex-A76 + 4x Cortex-A55) |
| NPU | قوة حوسبة 6 TOPS، بنية ثلاثية النواة، تدعم INT4/INT8/INT16/FP16/BF16/TF32 |
| GPU | ARM Mali-G610 MC4، OpenGL ES 1.1/2.0/3.1/3.2، Vulkan 1.1/1.2، OpenCL 1.1/1.2/2.0، وحدة تسريع الصور ثنائية الأبعاد عالية الأداء المضمنة |
| الوسائط المتعددة | يدعم فك تشفير الفيديو H.265/H.264/AV1/VP9/AVS2 حتى 8K@60FPS؛ يدعم ترميز الفيديو H.264/H.265 حتى 8K@30FPS |
| كبش | 8 جيجابايت LPDDR4X |
| تخزين مدمج | 64 جيجابايت إي إم إم سي |
| قم بتوسيع التخزين | فتحة بطاقة SD القياسية، تدعم ما يصل إلى 128 جيجابايت |
| واجهة عالية السرعة | يدعم PCIe 3.0 / PCIe 2.0 / Type-C / USB 3.1 / USB 2.0 |
واجهات الأجهزة
| واجهة | تحديد | وصف |
|---|---|---|
| مزود الطاقة | تيار مستمر 12 فولت ± 1 فولت | الحد الأقصى لتيار التشغيل 1.2 أمبير، الاستخدام النموذجي حوالي 0.5 أمبير؛ يتم توفيره عبر موصل مصغر |
| إدخال الفيديو | 1 * سدي | إدخال الفيديو الرقمي، الحد الأقصى للدقة 1920 × 1080 بمعدل 60 إطارًا في الثانية، باستخدام موصلات RF من النوع MCX |
| إدخال الفيديو | 1 * بال | إدخال فيديو تناظري، 720 × 576 بمعدل 25 إطارًا في الثانية، باستخدام موصلات RF من النوع MCX |
| إدخال الفيديو | 1 * سدي | 3G-SDI، HD-SDI |
| إخراج الفيديو | 2 * اتش دي ام اي | واجهة مايكرو |
| إنترنت | 1 * إيثرنت | منفذ إيثرنت Gigabit للتفاوض التلقائي، باستخدام موصل 1.25 مصغر |
| USB | 1 * يو اس بي 3.1 | النوع-C |
| المنفذ التسلسلي | 3 * RS422 1 * RS232 |
معدل باود الإرسال الافتراضي: 115,200 بت في الثانية UART |
مواصفات اللوحة

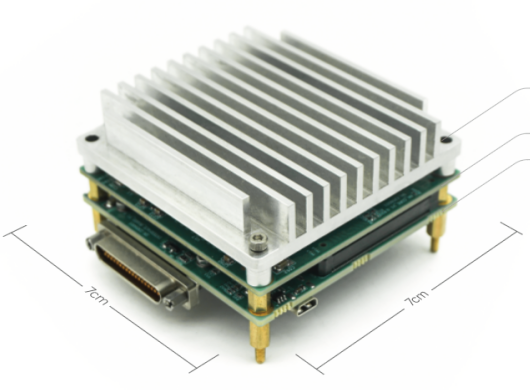

أبعاد التثبيت: 70 مم (طول) × 70 مم (عرض) (باستثناء الموصلات)؛ ارتفاع لا يتجاوز 34 ملم (بما في ذلك المشتت الحراري). يظهر الرسم التخطيطي لأبعاد اللوحة في الشكل 1. وتظهر واجهات الأجهزة في الشكل 2.
القدرة على التكيف البيئي
درجة حرارة التشغيل: -40 درجة مئوية إلى +60 درجة مئوية
دعم تطوير البرمجيات
أكمل هذا المنتج التكيف والتحقق من جميع برامج التشغيل الطرفية الأساسية استنادًا إلى نظام Linux (المجهز بنظام ملفات Ubuntu افتراضيًا). يمكن للمستخدمين إجراء تطوير طبقة التطبيق مباشرةً باستخدام استدعاءات النظام القياسية دون أي مخاوف معقدة بشأن برامج التشغيل ذات المستوى المنخفض.
برامج التشغيل
- برامج تشغيل المعالج الأساسية:إدارة الطاقة المعدلة، والساعة، والمقاطعة، ووحدات تحكم DMA لـ RK3588، مما يضمن جدولة فعالة لطاقة الحوسبة لوحدة المعالجة المركزية (CPU) ووحدة المعالجة العصبية (NPU)
- برامج تشغيل إدخال الفيديو:
- سائق سدي:رقاقة استقبال الفيديو الرقمية المُكيَّفة، تدعم الالتقاط المستقر ومزامنة إشارات SDI عالية الوضوح
- سائق بال:شريحة فك تشفير الفيديو التناظرية المُكيَّفة ومحاذاة التوقيت الكاملة لواجهة BT.656، مما يوفر عقد جهاز V4L2 القياسية
- برنامج تشغيل إخراج الفيديو:شريحة إرسال SDI مُكيَّفة وبرامج تشغيل جهاز العرض المقدمة، تدعم تدفق إطار الفيديو وعرضه
- برنامج تشغيل واجهة الشبكة:شبكة جيجابت إيثرنت المتكيفة، تدعم دفق الفيديو عبر الشبكة (RTSP) والتحكم في الأوامر عن بعد
- برامج تشغيل واجهة الاتصالات:واجهات مدمجة مُعدلة بما في ذلك UART وI2C وGPIO للتحكم المباشر وتفاعل البيانات مع الأجهزة الخارجية
التقاط الفيديو
تدمج اللوحة نوعين من واجهات إدخال الفيديو لتلبية متطلبات اتصال أجهزة الاستشعار المختلفة:
- إدخال الفيديو الرقمي SDI:تم تكييف برنامج التشغيل مع جهاز التسلسل/إلغاء التسلسل ذي الصلة (SerDes)، مما يوفر واجهة V4L2 قياسية للحصول على بيانات إطار الصورة
- إدخال الفيديو التناظري PAL:يدعم إدخال الأشعة تحت الحمراء التناظرية (IR) مع شريحة فك ترميز الفيديو التناظرية المُكيَّفة لتحويل الإشارة ومعالجة إطار عمل V4L2
| إدخال الفيديو | مواصفات المجموعة | مساحة اللون |
|---|---|---|
| كاميرا الضوء المرئي | 1920x1080@60 إطارًا في الثانية 1920x1080@50 إطارًا في الثانية 1920x1080@30 إطارًا في الثانية | RGB24/NV12 |
| كاميرا تعمل بالأشعة تحت الحمراء | 720 × 576 بمعدل 25 إطارًا في الثانية | RGB24 |
نشر الخوارزمية
يدمج بنية ثلاثية النواة NPU التي تدعم العمليات المختلطة INT4/INT8/INT16/FP16 لمهام الرؤية المعقدة بما في ذلك اكتشاف الكائنات وتصنيفها وتتبعها. يوفر واجهة برمجة تطبيقات RKNN Runtime لتحميل نماذج RKNN وإدارة المدخلات/المخرجات وتنفيذ حسابات الاستدلال على NPU.
يتم توفير أمثلة خوارزمية التشغيل للبدء السريع:
- كشف الكائنات:مثال على نشر YOLOv5 لاكتشاف الكائنات في الوقت الفعلي على تدفقات الفيديو الملتقطة
- تتبع الكائن:أمثلة على خوارزمية التتبع المتكاملة للتحكم في الحلقة المغلقة بناءً على بيانات المسافة المفقودة
- التكامل مع تدفقات الفيديو:يوضح البرنامج النموذجي تغذية إطارات الصور في NPU للاستدلال وتركيب النتائج عبر وظيفة OSD
ملحوظة: الأمثلة بمثابة إرشادات هندسية فقط؛ أداء أو فعالية الخوارزميات غير مضمونة.
قائمة التحقق من تسليم المنتج
| لا. | مادة | الكمية | ملاحظة |
|---|---|---|---|
| 1 | بطاقة معالجة الصور | 1 مجموعة | |
| 2 | تقليل الحرارة | 1 قطعة | |
| 3 | كابل الطاقة | 1 مجموعة | نموذج المقبس: J30JZLN37ZKWA000 نموذج القابس: J30JZ/XN37TJCAL01 (يتضمن قابسًا بسلك رصاص 200 مم) كابل تسلسلي كابل الشبكة |
| 4 | كابل مايكرو يو اس بي | 2 قطعة | تستخدم لوميض السائق |
| 5 | كابل إدخال الفيديو | 2 قطعة | MCX-J3 الزاوية اليمنى لمحول ذكر BNC، 50Ω، 400 مم |
| 6 | كابل إخراج الفيديو | 1 قطعة | MCX-J3 الزاوية اليمنى لمحول ذكر BNC، 50Ω، 400 مم |
| 7 | كابل من النوع C | 1 قطعة | لمحولات USB |
| 8 | كابل اتش دي ام اي | 1 قطعة | واجهة مايكرو |
| 9 | دليل المستخدم | 1 | الملفات الرقمية (بما في ذلك نموذج كود المصدر) |
| 10 | شهادة المطابقة | 1 | المستندات الورقية |
