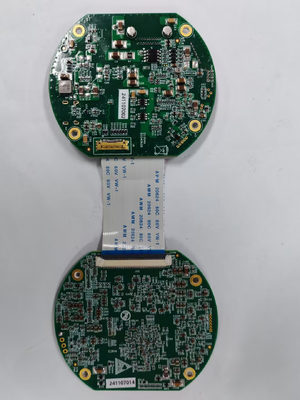

لوحة معالجة صور FWD-RK3588 فعالة من حيث التكلفة، تتميز بوحدة معالجة مركزية 64 بت ذات 8 مراكز مع تردد ساعة يصل إلى 2.4 جيجا هرتز
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | Forward |
| رقم الموديل | فود-RK3588 |
| الحد الأدنى لكمية | 1 |
| وقت التسليم | 5-8 أيام عمل |
| شروط الدفع | تي/تي |
| القدرة على العرض | 10000/سنة |
تفاصيل المنتج
| إبراز | لوحة التصوير الحراري RK3588,8-نواة 64 بت واحد العين,2لوحة معالجة الصور على سرعة 4 غيغاهرتز |
||
|---|---|---|---|
منتوج وصف
لوحة معالجة صور RK3588 فعالة من حيث التكلفة، تتميز بوحدة المعالجة المركزية 8 النواة 64 بت مع تردد ساعة يصل إلى 2.4 جيجا هرتز لكاميرات الأشعة تحت الحمراء / أجهزة التصوير الحراري
نظرة عامة على المنتج
هذا المنتج عبارة عن لوحة معالجة صور مدمجة مدعومة بمعالج Rockchip RK3588، وتتكون بشكل أساسي من مكونين: لوحة معالجة أساسية (SoM) ولوحة حاملة للواجهة. يعد RK3588 هو المعالج المتطور الرائد من الجيل التالي لشركة Rockchip، والذي تم تصنيعه باستخدام عقدة عملية 8 نانومتر متقدمة. يتميز بوحدة معالجة مركزية 8 النواة 64 بت مع سرعة ساعة أساسية تصل إلى 2.4 جيجا هرتز. يدمج المعالج وحدة NPU لتسريع الذكاء الاصطناعي، مما يوفر 6 TOPS من قوة الحوسبة ويدعم أطر التعلم العميق السائدة.
تدمج لوحة معالجة الصور ثلاث واجهات إدخال فيديو، بما في ذلك واجهتين MIPI CSI وواجهة فيديو رقمية واحدة BT.1120، مما يتيح التقاط فيديو عالي الوضوح متعدد المصادر. نظرًا لأنها مجهزة بواجهات اتصال مدمجة وفيرة، فإن اللوحة تحقق نقلًا مستقرًا وفعالًا لبيانات الفيديو لتلبية المتطلبات المطلوبة لأنظمة الرؤية المدمجة عالية الأداء. لقد أكمل المنتج تكييف برنامج التشغيل الأساسي ضمن بيئة Linux (Ubuntu RootFS)، مما يسمح للمستخدمين بمتابعة تطوير طبقة التطبيق مباشرة.
التطبيقات
عند نشر تطبيقات مختلفة أو برامج خوارزمية، يمكن أن تكون لوحة معالجة الصور بمثابة مكون أساسي مدمج في أجهزة مثل الباحثين، والقرون، والمحور الإلكتروني البصري، مما يسهل مراقبة الهدف، والتصويب، والاستطلاع.
الميزات الرئيسية
- يدعم إدخال واجهة الكاميرا MIPI CSI، مما يتيح الحصول على بيانات مستشعر الصورة؛
- يدعم إدخال واجهة الفيديو الرقمية BT.1120، مما يسمح بالاتصال بمصادر الفيديو الرقمية عالية الوضوح؛
- يوفر قدرات الاتصال التسلسلي.
- يوفر قدرات الاتصال بالشبكة؛
- يتميز ببيئة تشغيل استدلالية مدمجة بتقنية الذكاء الاصطناعي مع بنية ثلاثية النواة و6 TOPS من قوة الحوسبة، مما يدعم دقة البيانات المختلفة بما في ذلك INT4 وINT8 وINT16 وFP16 وBF16 وTF32؛
- يدعم التشفير بتنسيقات مثل H.265 وH.264.
تكوين الأجهزة الأساسية
| إعدادات | تحديد |
|---|---|
| وحدة المعالجة المركزية | Rockchip RK3588: ثماني النواة 64 بت كبير. بنية LITTLE (4 × Cortex-A76 + 4 × Cortex-A55) |
| NPU | قوة حوسبة 6 TOPS، بنية ثلاثية النواة، تدعم INT4/INT8/INT16/FP16/BF16/TF32. |
| GPU | ARM Mali-G610 MC4، OpenGL ES 1.1/2.0/3.1/3.2، Vulkan 1.1/1.2، OpenCL 1.1/1.2/2.0، وحدة تسريع الصور ثنائية الأبعاد عالية الأداء المضمنة |
| قم بتوسيع التخزين | فتحة بطاقة SD القياسية، تدعم ما يصل إلى 128 جيجابايت. |
| كبش | 8 جيجابايت LPDDR4X |
| تخزين مدمج | 64 جيجابايت إي إم إم سي |
| واجهة عالية السرعة | يدعم PCIe 3.0 / PCIe 2.0 / SATA 3.0 / Type-C / USB 3.1 / USB 2.0 |
| الوسائط المتعددة | يدعم فك تشفير الفيديو H.265/H.264/AV1/VP9/AVS2، حتى 8K بمعدل 60 إطارًا في الثانية يدعم ترميز الفيديو H.264/H.265، حتى 8K بمعدل 30 إطارًا في الثانية |
واجهات الأجهزة
| واجهة | سبورة | تحديد | وصف |
|---|---|---|---|
| مجلس المعالجة الأساسية | إدخال الفيديو | 1 × ميبي سي إس آي | 4-حارة |
| 1 × بي تي 1120 | فيديو متوازي عالي الدقة | ||
| المنفذ التسلسلي | 4 × وارت (مستوى TTL، 3.3 فولت) |
1x RK3588 واجهة التصحيح 1 × واجهة اتصال RK3588 1x واجهة تصحيح (مشتركة مع واجهة تصحيح RK3588؛ استخدام حصري للطرفين) واجهات اتصالات 2x MCU |
|
| لوحة محول الواجهة | مزود الطاقة | تيار مستمر12 فولت | واجهة الطاقة |
| إدخال الفيديو | 1 × ميبي سي إس آي | 2-حارة | |
| مخرجات الشبكة | 1 × إيثرنت | جيجابت التكيف | |
| USB | 1 × يو اس بي 2.0 | منفذ مايكرو يو اس بي | |
| المنفذ التسلسلي | 2 × RS422 | واجهات الاتصالات MCU | |
| 1 × وارت | واجهة اتصال UART لوحدة التحكم الدقيقة (مستوى TTL، 3.3 فولت) | ||
| محرك | واجهة محرك المحرك | مخرج محرك المحرك: 5 فولت/1 أمبير | |
| معجب | 12 فولت | مخرج محرك المروحة: 12 فولت/2 أمبير | |
| تحميل | إدارة الرعاية الاجتماعية | واجهة تحميل MCU |
مواصفات اللوحة
أبعاد التثبيت (كمرجع): القطر 70 ملم، الارتفاع 17.2 ملم (باستثناء الموصلات). يظهر الشكل 1 رسمًا تخطيطيًا لأبعاد اللوحة. وتظهر واجهات الأجهزة في الشكل 2.
القدرة على التكيف البيئي
درجة حرارة التشغيل: -40 درجة مئوية إلى +60 درجة مئوية
دعم تطوير البرمجيات
لا يوفر هذا المنتج منصة لوحة أجهزة عالية الأداء فحسب، بل يوفر أيضًا للمستخدمين دعمًا شاملاً لبرامج التشغيل ذات المستوى المنخفض، بهدف مساعدتهم في تطوير التطبيقات بسرعة ودمج الخوارزميات، وبالتالي تقليل وقت طرح المنتج في السوق.
برامج التشغيل
أكمل هذا المنتج التكيف والتحقق من جميع برامج التشغيل الطرفية الأساسية استنادًا إلى نظام Linux (المجهز بنظام ملفات Ubuntu افتراضيًا). لا يحتاج المستخدمون إلى الاهتمام ببرامج التشغيل المعقدة ذات المستوى المنخفض ويمكنهم إجراء تطوير طبقة التطبيق مباشرة باستخدام استدعاءات النظام القياسية.
-
برامج تشغيل المعالج الأساسية:تم تكييف وحدات التحكم في إدارة الطاقة والساعة والمقاطعة وDMA لـ RK3588، مما يضمن جدولة فعالة لطاقة الحوسبة لوحدة المعالجة المركزية (CPU) ووحدة المعالجة العصبية (NPU).
-
برامج تشغيل إدخال الفيديو:
-
سائق MIPI:تم تكييف واجهة الكاميرا MIPI CSI-2 وأجهزة استشعار الصور، مما يدعم الحصول على بيانات صورة الكاميرا.
-
سائق BT.1120:تم تكييف شريحة استقبال الفيديو الرقمي لتمكين الحصول على بيانات الفيديو عبر واجهة BT.1120.
-
-
برنامج تشغيل واجهة الشبكة:شبكة جيجابت إيثرنت المتكيفة، تدعم دفق الفيديو عبر الشبكة (RTSP) والتحكم في الأوامر عن بعد.
-
برامج تشغيل واجهة الاتصالات:واجهات مدمجة مُكيَّفة مثل UART، وI2C، وGPIO. يمكن للمستخدمين تحقيق التحكم المباشر وتفاعل البيانات مع الأجهزة الخارجية من خلال عمليات الملفات أو مكالمات النظام.
التقاط الفيديو
تدمج اللوحة نوعين من واجهات إدخال الفيديو لتلبية متطلبات الاتصال لأجهزة الاستشعار المختلفة:
-
إدخال الفيديو الرقمي MIPI:يوفر واجهة V4L2 القياسية. يمكن للمستخدمين الحصول على بيانات إطار الصورة من خلال مكالمات النظام القياسية مثل
يفتحوioctl. -
BT.1120 إدخال الفيديو الرقمي:يوفر واجهة جهاز فيديو موحدة لطبقة التطبيق من خلال إطار عمل V4L2، مما يسهل معالجة البرامج الموحدة.
نشر الخوارزمية
يدمج بنية ثلاثية النواة NPU التي تدعم العمليات المختلطة INT4/INT8/INT16/FP16، وتتعامل بسهولة مع مهام الرؤية المعقدة مثل اكتشاف الكائنات وتصنيفها وتتبعها. يوفر واجهة برمجة تطبيقات RKNN Runtime API، المسؤولة عن تحميل نماذج RKNN، وإدارة المدخلات/المخرجات، وتنفيذ حسابات الاستدلال على وحدة NPU.
لمساعدة المستخدمين على البدء بسرعة، نقدم أمثلة على الخوارزميات الجاري تشغيلها. يمكن للمستخدمين الرجوع إلى منطق التنفيذ (ملاحظة: الأمثلة بمثابة إرشادات هندسية فقط، ونحن لسنا مسؤولين عن أداء أو فعالية الخوارزميات نفسها):
-
كشف الكائنات:يوفر مثال نشر لـ YOLOv5، والذي يمكنه إجراء اكتشاف مباشر للكائن في الوقت الفعلي على دفق الفيديو الملتقط ومربعات وفئات الإخراج المحيطة.
-
تتبع الكائن:يدمج أمثلة خوارزمية التتبع ذات الصلة، مما يسمح للمستخدمين بتحقيق التحكم في الحلقة المغلقة بناءً على بيانات المسافة المفقودة.
-
التكامل مع تدفقات الفيديو:يوضح البرنامج النموذجي كيفية تغذية إطارات الصور في وحدة NPU للاستدلال، وتركيب نتائج الاستدلال (مثل المربعات المحيطة) على فيديو الإخراج عبر وظيفة OSD (العرض على الشاشة)، مما يشكل حلقة مغلقة كاملة للتطبيق من طرف إلى طرف.
قائمة التحقق من تسليم المنتج
| لا. | مادة | الكمية |
|---|---|---|
| 1 | بطاقة معالجة الصور | 1 مجموعة |
| 2 | تقليل الحرارة | 1 قطعة |
| 3 | كابل الطاقة | 1 مجموعة |
| 4 | كابلات واجهة الاتصالات | |
| 5 | كابل إدخال الفيديو | |
| 6 | كابل إخراج الفيديو (الشبكة). | 1 قطعة |
| 7 | كابل واجهة المروحة | 1 قطعة |
| 8 | دليل المستخدم | 1 |
| 9 | شهادة المطابقة | 1 |
