جهد إمداد الدائرة المتكاملة MAX3232IDR RS-232 - بحد أقصى 5.5 فولت

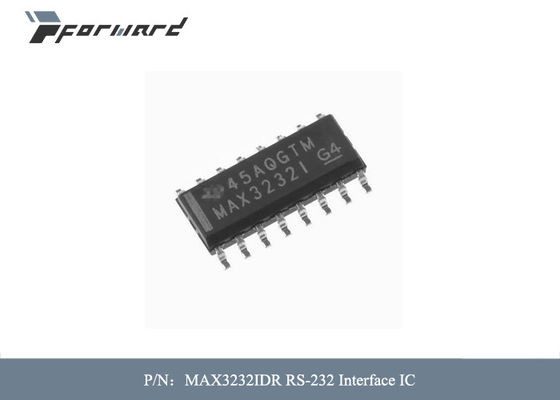

قطع غيار الطيران MAX3232IDR RS-232 Interface IC Supply Voltage - Max 5.5 V

أوصاف قطع الطيران:

يتكون جهاز MAX3232 من اثنين من مشغلات الخط ، وجهازي استقبال خط ، ودائرة مضخة شحن مزدوجة مع محطة حماية ESD بقوة 15 كيلو فولت إلى طرف (محطات توصيل منفذ تسلسلي ، بما في ذلك GND).يفي الجهاز بمتطلبات TIA / EIA-232- F ويوفر الواجهة الكهربائية بين وحدة تحكم الاتصال غير المتزامن وموصل المنفذ التسلسلي.تسمح مضخة الشحن وأربعة مكثفات خارجية صغيرة بالعمل من مصدر واحد 3-V إلى 5.5-V.تعمل الأجهزة بمعدلات إرسال بيانات تصل إلى 250 كيلوبت / ثانية وبحد أقصى 30-V / μs لمعدل إخراج السائق.

سماتقطع غيار الطيران:

• • تجاوزت حماية esd RS-232 Bus-terminal
• ± 15 كيلو فولت باستخدام نموذج جسم الإنسان (HBM)
• • يلبي أو يتجاوز متطلبات TIA /
• معايير EIA-232-F و ITU V.28
• • يعمل بإمداد 3-V إلى 5.5-V VCC
• • تعمل حتى 250 كيلوبت / ثانية
• • سائقين و 2 ريسيفر
• • تيار إمداد منخفض: 300 ميكرو أمبير نموذجي
• • المكثفات الخارجية: 4 × 0.1 μF
• • يقبل المدخلات المنطقية 5-V مع الإمداد 3.3-V
• • الأجهزة الطرفية البديلة عالية السرعة المتوافقة (1 ميجابت / ثانية)
• - SN65C3232 (–40 درجة مئوية إلى 85 درجة مئوية)
• - SN75C3232 (من 0 درجة مئوية إلى 70 درجة مئوية)

تحديدقطع غيار الطيران:
