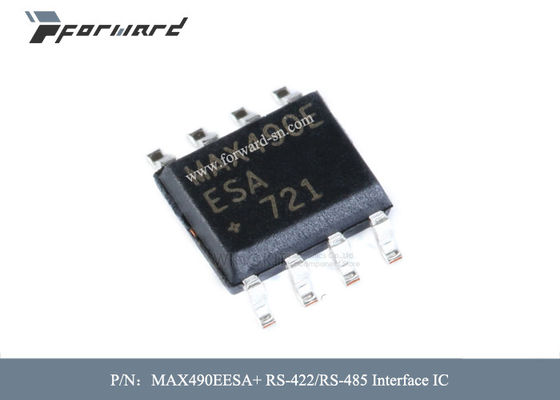

MAX490EESA + RS-422 RS485 واجهة جهد إمداد IC - بحد أقصى 5 فولت

قطع غيار الطيران MAX490EESA + RS-422 / RS-485 Interface IC Supply Voltage - Max 5 V

أوصاف قطع الطيران:

تعد MAX481E و MAX483E و MAX485E و MAX487E– MAX491E و MAX1487E أجهزة إرسال واستقبال منخفضة الطاقة لاتصالات RS-485 و RS-422 في البيئات القاسية.تتم حماية كل مخرج ومدخل للسائق من صدمات التفريغ الكهروستاتيكي ± 15 كيلو فولت ، بدون مزلاج.تحتوي هذه الأجزاء على سائق واحد وجهاز استقبال واحد.تتميز MAX483E ، و MAX487E ، و MAX488E ، و MAX489E ببرامج تشغيل ذات معدل دوران منخفض تقلل EMI وتقليل الانعكاسات الناتجة عن الكابلات التي تم إنهاؤها بشكل غير صحيح ، مما يسمح بنقل البيانات بدون أخطاء حتى 250 كيلو بت في الثانية.معدلات التشغيل الكبيرة لـ MAX481E و MAX485E و MAX490E و MAX491E و MAX1487E غير محدودة ، مما يسمح لهم بإرسال ما يصل إلى 2.5 ميجا بت في الثانية.

تقوم أجهزة الإرسال والاستقبال هذه بسحب تيار إمداد ضئيل يصل إلى 120 أمبير عند تفريغها أو عند تحميلها بالكامل مع برامج تشغيل معطلة (انظر دليل المحدد).بالإضافة إلى ذلك ، تحتوي أجهزة MAX481E و MAX483E و MAX487E على وضع إيقاف تشغيل منخفض التيار تستهلك فيه 0.5 درجة مئوية فقط.تعمل جميع الأجزاء من مصدر واحد + 5 فولت.

السائقون محدودون بتيار ماس كهربائى ، وهم محميون من تبديد الطاقة المفرط عن طريق دائرة الاغلاق الحراري التي تضع مخرجاتهم في حالة مقاومة عالية.يحتوي إدخال جهاز الاستقبال على ميزة آمنة من الفشل تضمن مخرجات منطقية عالية إذا كان الإدخال دائرة مفتوحة.

يتميز الطرازان MAX487E و MAX1487E بمقاومة إدخال للمستقبل بحمولة ربع وحدة ، مما يسمح بما يصل إلى 128 جهاز إرسال واستقبال في الناقل.تم تصميم MAX488E – MAX491E للاتصالات ثنائية الاتجاه ، بينما تم تصميم MAX481E و MAX483E و MAX485E و MAX487E و MAX1487E للتطبيقات أحادية الاتجاه.بالنسبة للتطبيقات غير الحساسة للبيئة والتنمية المستدامة ، راجع MAX481 و MAX483 و MAX485 و MAX487 – MAX491 و MAX1487 المتوافق مع وظيفة الدبوس.

سماتقطع غيار الطيران:

• * للتطبيقات المتسامحة مع الأخطاء
• MAX3430: ± 80V من الأعطال ، وآمن من الفشل ، 1/4
• تحميل الوحدة ، + 3.3 فولت ، RS-485 جهاز الإرسال والاستقبال
• MAX3440E – MAX3444E: ± 15 كيلو فولت محمي من التفريغ الكهروستاتيكي ،
• ± 60 فولت محمي ضد الأعطال ، 10 ميجابت في الثانية ، آمن من الفشل ،
• RS-485 / J1708 أجهزة الإرسال والاستقبال
• * للتطبيقات المقيدة بالمساحات
• MAX3460 – MAX3464: + 5 فولت ، آمن من الفشل ، 20 ميجابت في الثانية ،
• أجهزة الإرسال والاستقبال Profibus RS-485 / RS-422
• MAX3362: + 3.3 فولت ، عالي السرعة ، RS-485 / RS-422
• جهاز الإرسال والاستقبال في حزمة SOT23
• MAX3280E – MAX3284E: ± 15kV ESD- محمية ،
• 52 ميجابت في الثانية ، + 3 فولت إلى + 5.5 فولت ، SOT23 ، RS-485 / RS-422 ،
• أجهزة استقبال حقيقية غير آمنة
• MAX3293 / MAX3294 / MAX3295: 20 ميجابت في الثانية ، + 3.3 فولت ،
• أجهزة إرسال SOT23 و RS-485 / RS-422
• * لتطبيقات الإرسال والاستقبال المتعددة
• MAX3030E – MAX3033E: ± 15 كيلو فولت محمي من التفريغ الكهروستاتيكي ،
• + 3.3 فولت ، رباعي RS-422
• * للتطبيقات الآمنة
• MAX3080 – MAX3089: آمن من الفشل ، عالي السرعة
• (10 ميجابت في الثانية) ، RS-485 / RS-422 بمعدل Slew-Rate محدود
• أجهزة الإرسال والاستقبال
• * لتطبيقات الجهد المنخفض
• MAX3483E / MAX3485E / MAX3486E / MAX3488E /
• MAX3490E / MAX3491E: + 3.3 فولت بالطاقة ، ± 15 كيلو فولت
• ESD-Protected، 12Mbps، Slew-Rate-Limited ،
• جهاز الإرسال والاستقبال RS-485 / RS-422

تحديدقطع غيار الطيران:
