قطع غيار الطيران AD581SH خرج جهد الدوائر المتكاملة (دقيقة / ثابتة) 10 فولت
| رقم الموديل | AD581SH |
|---|---|
| الحد الأدنى لكمية | 1 جهاز كمبيوتر شخصى |
| الأسعار | قابل للتفاوض |
| تفاصيل التغليف | مربعات |
| شروط الدفع | L / C ، T / T |
اتصل بي للحصول على عينات مجانية وكوبونات
واتس اب:0086 18588475571
(وي تشات): 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.
xتفاصيل المنتج
| Mfr | شركة الأجهزة التناظرية | الجهد - المخرجات (دقيقة / ثابتة) | 10 فولت |
|---|---|---|---|
| تيار - الإخراج | 10 مللي أمبير | تسامح | ± 0.3٪ |
| معامل درجة الحرارة | 30 جزء في المليون / درجة مئوية | الضوضاء - 0.1 هرتز إلى 10 هرتز | 40µVp-p |
| الجهد - المدخلات | 13 فولت ~ 30 فولت | التيار - العرض | 1 مللي أمبير |
| إبراز | الدوائر المتكاملة أجزاء الطيران,أجزاء الطائرات 10V,AD581SH أجزاء الطيران,10V Aviation Parts,AD581SH Aviation Parts |
||
منتوج وصف

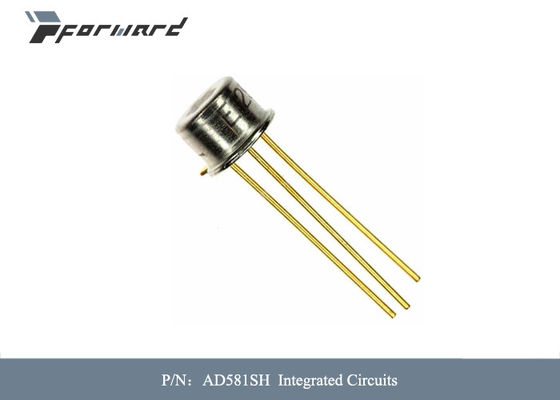

قطع غيار الطيران AD581SH خرج جهد الدوائر المتكاملة (دقيقة / ثابتة) 10 فولت
أوصاف قطع الطيران:
AD581 عبارة عن مرجع لجهد فجوة النطاق مكون من 3 سنون معوض لدرجة الحرارة ومتجانسة يوفر خرجًا دقيقًا قدره 10.00 فولت من مستوى إدخال غير منظم يتراوح من 12 فولت إلى 30 فولت. خطأ عند + 25 درجة مئوية بالإضافة إلى معامل درجة الحرارة ، مما أدى إلى أداء عالي الدقة كان متاحًا في السابق فقط في الهجينة باهظة الثمن أو الوحدات المنظمة للفرن.يتوفر تحمل الخطأ الأولي 5 مللي فولت ومعامل درجة الحرارة المضمون 5 جزء في المليون / درجة مئوية لـ AD581L في مرجع جهد متآلف.
يوفر تصميم دائرة فجوة النطاق المستخدم في AD581 العديد من المزايا مقارنة بتقنيات الصمام الثنائي الانهيار Zener الكلاسيكية.الأهم من ذلك ، لا يلزم وجود مكونات خارجية لتحقيق الدقة الكاملة والاستقرار الكبير لأنظمة الطاقة المنخفضة.بالإضافة إلى ذلك ، يبلغ إجمالي تيار الإمداد للجهاز ، بما في ذلك مضخم الإخراج المؤقت (الذي يمكنه توفير ما يصل إلى 10 مللي أمبير) عادةً 750 ميكرو أمبير.الثبات طويل المدى لتصميم فجوة النطاق يعادل الثنائيات المرجعية المحددة من Zener.
يوصى باستخدام AD581 كمرجع للمحولات الرقمية إلى التناظرية ذات 8 أو 10 أو 12 بت التي تتطلب مرجعًا دقيقًا خارجيًا.يعد الجهاز أيضًا مثاليًا لجميع أنواع المحولات التناظرية إلى الرقمية (ADC) بدقة تصل إلى 14 بت ، إما بالتقريب المتتالي أو التصميمات المتكاملة ، ويمكن أن يقدم بشكل عام أداءً أفضل من ذلك الذي توفره المراجع القياسية المستقلة.
تم تحديد AD581J و AD581K و AD581L للتشغيل من 0 درجة مئوية إلى 70 درجة مئوية ؛تم تحديد AD581S و AD581T و AD581U للنطاق من -55 درجة مئوية إلى + 125 درجة مئوية.يتم تغليف جميع الدرجات في علبة معدنية محكمة الغلق 3-pin TO-5.
ميزات قطع غيار الطيران:
- ينتج عن التشذيب بالليزر لكل من الدقة الأولية ومعامل درجة الحرارة أخطاء منخفضة جدًا في درجة الحرارة دون استخدام مكونات خارجية.يتميز AD581L بحد أقصى للانحراف من 10.000 فولت بمقدار ± 7.25 مللي فولت من 0 درجة مئوية إلى 70 درجة مئوية ، بينما يضمن AD581U أقصى خطأ إجمالي بمقدار ± 15 مللي فولت بدون زخارف خارجية من -55 درجة مئوية إلى + 125 درجة مئوية.
- نظرًا لأن التشذيب بالليزر يتم على الرقاقة قبل فصلها إلى شرائح فردية ، فإن AD581 ذات قيمة عالية للغاية للمصممين الهجينين لسهولة استخدامها ، ونقص الحواف الخارجية المطلوبة ، والأداء العالي المتأصل.
- يمكن أيضًا تشغيل AD581 في وضع Zener ثنائي السن لتوفير مرجع بدقة −10 فولت بمقاوم خارجي واحد فقط للإمداد غير المنظم.الأداء في هذا الوضع يساوي تقريبًا أداء التكوين القياسي ثلاثي السنون.
- يسمح تصميم الدائرة المتقدم باستخدام مفهوم فجوة النطاق لـ AD581 بإعطاء أداء كامل بجهد إدخال غير منظم يصل إلى 13 فولت. مع المقاوم الخارجي ، يعمل الجهاز بإمداد منخفض يصل إلى 11.4 فولت. 5. يتوفر AD581 في الإصدارات متوافق مع MILSTD-883.الرجوع إلى ورقة البيانات العسكرية للحصول على المواصفات التفصيلية.
مواصفات قطع غيار الطائرات:
| يكتب | وصف |
| فئة | |
| Mfr | شركة الأجهزة التناظرية |
| مسلسل | - |
| طَرد | حجم كبير |
| حالة المنتج | نشيط |
| نوع مرجع | مسلسل |
| نوع الإخراج | مُثَبَّت |
| الجهد - المخرجات (دقيقة / ثابتة) | 10 فولت |
| التيار - الإخراج | 10 مللي أمبير |
| تسامح | ± 0.3٪ |
| معامل درجة الحرارة | 30 جزء في المليون / درجة مئوية |
| الضوضاء - 0.1 هرتز إلى 10 هرتز | 40µVp-p |
| الضوضاء - من 10 هرتز إلى 10 كيلو هرتز | - |
| الجهد - المدخلات | 13 فولت ~ 30 فولت |
| التيار - العرض | 1 مللي أمبير |
| درجة حرارة التشغيل | -55 درجة مئوية ~ 125 درجة مئوية (تا) |
| نوع التركيب | من خلال ثقب |
| العبوة / العلبة | TO-205AA ، TO-5-3 علبة معدنية |
| حزمة جهاز المورد | TO-5-3 |
| رقم المنتج الأساسي | م 581 |
