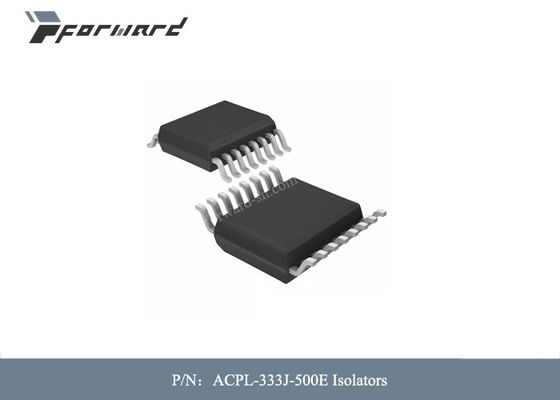

قطع غيار الطيران ACPL-333J-500E تبديل مفاتيح العوازل عزل الجهد 5000Vrms

قطع غيار الطيران ACPL-333J-500E تبديل مفاتيح العوازل عزل الجهد 5000Vrms



أوصاف قطع الطيران:


إن ACPL-333J عبارة عن برامج تشغيل متطورة ذات خرج 2.5 أمبير ، وسهلة الاستخدام ، وبوابة ذكية تجعل حماية خطأ IGBT VCE مدمجة ، وبأسعار معقولة ، وسهلة التنفيذ.ميزات مثل اكتشاف VCE المتكامل ، وإغلاق الجهد المنخفض (UVLO) ، وإيقاف تشغيل IGBT "الناعم" ، وردود فعل خطأ المجمع المفتوح المعزول ، والتثبيت النشط Miller ، وإعادة الضبط التلقائي ، توفر أقصى قدر من المرونة في التصميم وحماية الدائرة.

يحتوي ACPL-333J على مصباح AlGaAs LED.يقترن LED بصريًا بدائرة متكاملة بمرحلة خرج طاقة.يعتبر ACPL-333J مناسبًا بشكل مثالي لقوة القيادة IGBTs و MOSFETs المستخدمة في تطبيقات العاكس للتحكم في المحركات.إن الجهد والتيار اللذين توفرهما هذه الأجهزة البصرية تجعلها مناسبة بشكل مثالي للقيادة المباشرة لـ IGBTs بمعدلات تصل إلى 1200 فولت و 150 ألف. .يحتوي ACPL-333J على جهد عزل VIORM = 1414 VPEAK.

ميزات قطع غيار الطيران:

• 2.0 الحد الأدنى من ذروة انتاج التيار

• أقصى تأخير 250 نانوثانية للانتشار على مدى درجة الحرارة

• 1.7A Active Miller Clamp.Clamp دبوس قصير إلى VEE إذا لم يتم استخدامه

• كشف التشبع

• حماية قفل التيار تحت الجهد (UVLO) مع التباطؤ

• فتح جامع ردود فعل خطأ معزولة

• "لينة" IGBT إيقاف

• إعادة تعيين خطأ تلقائي بعد وقت كتم ثابت ، 26 مللي ثانية نموذجي

• متوفر في عبوة SO-16

• أقصى تشويه لعرض النبضة يبلغ 100 نانوثانية (PWD)

• الحد الأدنى من رفض الوضع الشائع 50 كيلو فولت / ثانية (CMR) عند VCM = 1500 فولت

• ICC (حد أقصى) <5 مللي أمبير أقصى تيار للإمداد

• نطاق تشغيل واسع VCC: من 15 إلى 30 فولت فوق نطاق درجة الحرارة

• نطاق واسع لدرجة حرارة التشغيل: -40 درجة مئوية إلى 105 درجة مئوية

• موافقات السلامة:

موافقة UL ، 5000 VRMS لمدة دقيقة واحدة ، موافقة CSA ،

المعيار IEC / EN / DIN-EN 60747-5-5 VIORM = 1414 VPEAK

مواصفات قطع غيار الطائرات:
